為高功率密度而生,TI 全新一代電源產品登場

2018-11-06來源: EEWorld 關鍵字:高功率密度  GaN  LMZM33606  TPS62827  LMG341x

我們如何讓下一代可穿戴產品尺寸更小、厚度更薄、以及重量更輕,同時延長電池使用壽命?電源電子產品如何實現更高的工廠自動化水平?如今數據中心每個服務器機架功率有 30 kW,如何管理更高的功率?


在電源性能上,我們的需求似乎永無止境。對電源設計者而言,如何在更小尺寸內實現更高的功率將變成主流的設計趨勢,也正為了順應這一趨勢,TI 近日推出了 2 大系列產品。


電壓轉換器的蛻變


TI 副總裁兼降壓開關電源產品業務部總經理 Mark Gary

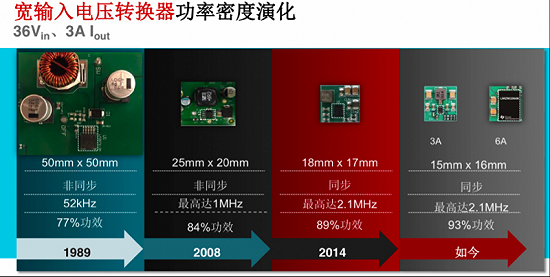

TI 副總裁兼降壓開關電源產品業務部總經理 Mark Gary對比了TI 電壓轉換器產品的發展歷程:


1989年:TI 產品尺寸是50mm×50mm,當時的頻率很低,只有52kHz;它是異步Buck,外部還需要加個續流二極管工作,功效只有77%。


2008年:同類產品的性能有所提升,頻率可以達到1MHz,同樣是異步產品,單純頻率的提高,已經把尺寸從50mm×50mm減少到25mm×20mm,其功效也提高到84%。


2014年:TI發布了同步產品,把外置二極管集成到芯片內部,同時將頻率提升到2.1MHz。同步技術的發展,將功效提高到89%。


如今:目前的3A分立方案電源,其頻率已經高達2.1MHz,效率高達93%。基于 TI 最新電源模塊 LMZM33606 的產品,其電流高達 6 A,但是尺寸基本與 3A產品尺寸相當,且大大節省了外圍器件的數量。


與現有的產品相比,LMZM33606 的突出優勢主要表現在:

優良的EMI特性:緊湊的電流回路有效降低了電磁干擾,這樣可以滿足很多EMI標準。從模塊規格上看,它可以滿足EN55011(CISPR11)B類輻射發射標準測試。

高功率密度具有超低熱阻的 QFN 封裝,繼承了高頻率輸入濾波電容器與屏蔽電感器,在小于250 mm2的面積上提供完整的解決方案。

簡化設計:開發者可以使用TI 在線設計工具WEBENCH?使設計變得簡單,僅需 4 個外部部件就能設計電源。


Mark介紹,正是由于 LMZM33606 具有抗 EMI性好、功率密度高、更可靠的特點,可以廣泛應用于任何需要小體積、優良 EMI 特性的應用,尤其適用于測試與測量、醫療與成像以及工業與工廠自動化等應用。據悉,LMZM33606 電源模塊評估板已經開始供貨,購買價格為 49美元,可以實現從3.5V到36V的寬電壓輸入,支持高達6A電流輸出,輸出電壓為1-20V。

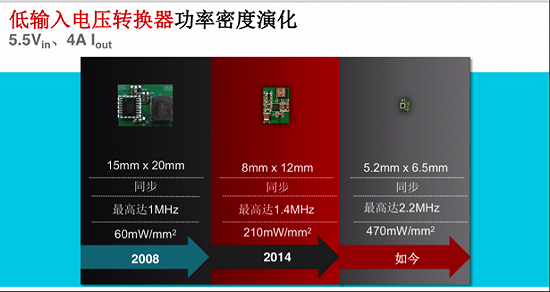

同時發布的TPS62827,是一款5.5V輸入的低壓產品。 Mark 也對此類產品做了一個對比:2008年的產品,其頻率只有1MHz,功率密度只有60mW/mm2,到2014年其頻率提高到1.4MHz,功率密度只有210mW/mm2,本次發布的產品TPS62827,其頻率高達2.2MHz,且功率密度達到470mW/mm2


與以往產品相比,TPS62827降壓轉換器的優勢主要體現在:

優秀的輸出電壓精度:該產品采用DCS控制拓撲,可以將輸出電壓精度控制在1%(偏差)范圍內,在所有工作條件下支持處理器和FPGA應用。

減小電路板尺寸:微型尺寸為1.5mm×1.5mm的QFN包裝,達到在34mm2的面積上提供完整的解決方案,外圍的部件也較小,板子的功率密度很高。

簡化設計:除4A產品外,TI還提供2A、3A pin to pin產品,如果客戶不需要大電流,可以使用pin to pin與其置換,可實現靈活擴展。通過WEBENCH?在線仿真和設計,僅需 3 個外部部件就能設計電源。


正是由于產品尺寸緊湊、具有穩定的散熱和抗電磁干擾性能,5.5V的輸入電壓,廣泛應用于需要小體積、低 EMI 和二級電源低于 5.5V輸入的應用,其中典型的應用包括固態數據存儲、樓宇自動化、便攜式電子設備以及通信設備。據悉,該TPS62827電源模塊評估板已經開始供貨,購買價格為 49美金。
