從MPS發布第三代電源模塊新品看電源未來發展趨勢

2018-11-01來源: EEWORLD 關鍵字:MPS  DC-DC  PMBus  電源模塊  數字電源

近日,美國芯源系統有限公司(Monolithic Power Systems,簡稱MPS)宣布推出全新電源模塊MPM3695-25,16V,20A,帶PMBus的可并聯DC/DC數字電源模塊。

MPS公司電源模塊產品經理孫毅日前詳細闡述了模塊電源的優勢,以及MPS在模塊電源上的優勢以及MPM3695-25的應用領域等。



MPS公司電源模塊產品經理孫毅


模塊電源的優勢

相比較傳統離散方案,模塊電源在設計、布局、成本效益、效率和尺寸等方面都具有優勢。

電源設計通常是系統設計后段才開始進行,設計者首先會依據產品規格設計出整體結構,在最后時間段根據系統需求及規格,設計出滿足此要求的電源,通常這種臨時設計只不過是針對上一代電源產品進行臨時微調,所以此類設計往往會非常龐大、低效而且浪費嚴重。

現如今,整個行業發生了越來越大的變化,使得此類設計變得越來越困難。最主要的原因就是開發周期,現在產品推向市場時間越來越短,無法通過反復迭代設計出滿意電源,今天的設計必須要求一次通過,并且能夠支持從原型到量產的全周期。第二個原因則是電池,如今越來越多的便攜設備,必須追求更長待機和更小尺寸,因此效率問題已經成為產品設計中最重要考慮因素。

現如今的產品上,已經沒有足夠大的空間放置PCB,包括能源之星、ErP等法規要求,對待機功耗有著越來越苛刻的要求,對效率的關注已經從電池設備轉向所有電子產品,如果想要滿足各類能效標準從而快速進入市場的話,則需要經過額外的設計、測試和認證時間。

我們使用的器件也發生了變化。今天的IC變得更加復雜,他們所需要的電力供應也變得更加復雜。較老的微處理器和現場可編程門陣列(FPGA)只需要一個電壓電平。今天的外圍豐富的IC可以有許多不同的電壓要求,以及需要精確的轉換速率和啟動序列。

過去十年影響工業的另一個進展是向分布式電源供應發展。與遠程轉換和遭受傳輸損耗相比,使最終電壓轉換更接近負載點提供更高的效率速率。如果系統需要多個不同的供電軌,這些損耗將被放大。

這些電力需求的變化正在同一時期內發展,打破了過去許多設計積累。未來,這些趨勢將持續甚至加速,因此電源設計的復雜性也會繼續加強,我們同時看到,專門從事電力設計的工程師非常短缺,自從2008年全球經濟低迷以來,電力相關公司一直在努力招聘有經驗的工程師,因此他們需要的工程師必須滿足專業性,同時還要覆蓋多個學科。

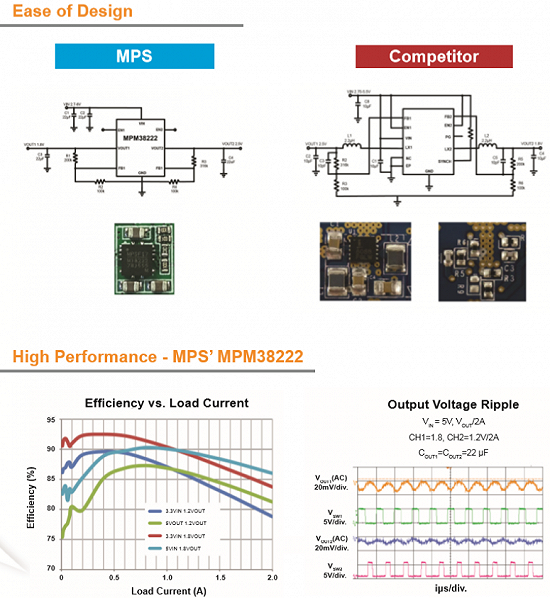

相比較傳統的離散結構,電源模塊設計簡單、面積小且性能會更高


MPS的優勢

正是由于模塊電源有著種種優勢,在幾年前,MPS就借助在高集成度電源管理IC的創新優勢,進入模塊電源市場,至今已發布30余款DC/DC模塊。

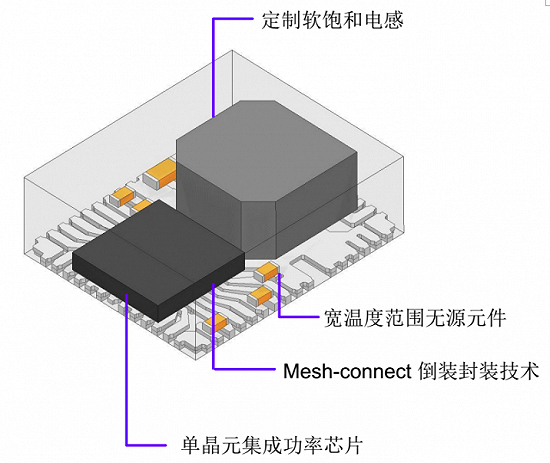

典型的電源模塊包括了功率元件、無源元件以及電感等產品。


單晶元集成功率芯片是MPS開創的技術,實際上Monolithic的本意就是單晶元。孫毅以傳統功率芯片與MPS的Intelli-Phase功率器件進行對比。

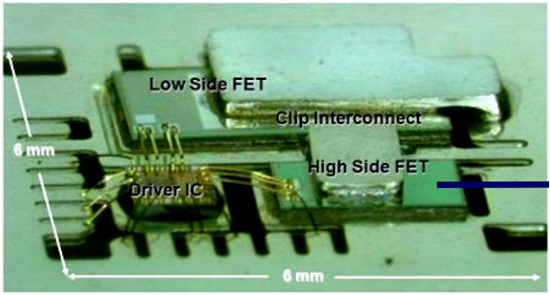

如圖所示,此為傳統的MOSFET驅動,包括上管FET、下管FET及驅動IC均為離散,通過引線互聯。“傳統結構下如果把驅動信號傳遞給FET,開通整個MOSFET時,由于有先后性,因此具有一定的延遲,所以頻率不會太高,同時由于開通時間比較長,死區時間也會比較長,否則會出現上下管同時導通擊穿器件,同時開關損耗也比較大。”孫毅說道。

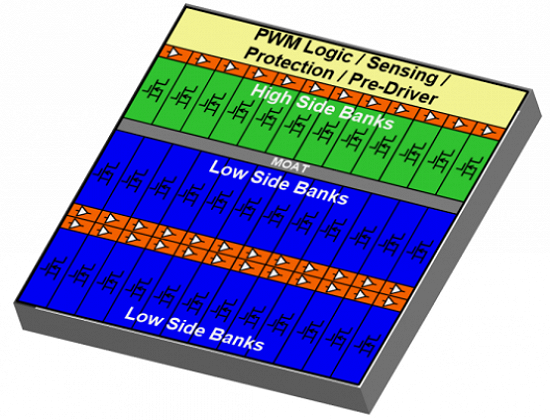

MPS的Intelli-Phase單晶圓技術則是將上管下管統一串在單晶元中,實現了分布式柵極驅動模塊,和離散式結構相比,信號傳輸速度更快,可以實現同時打開和關閉,極大地提高了開關速度,減少了死區時間(<2ns),并且減少了開關損耗和寄生感應振鈴。

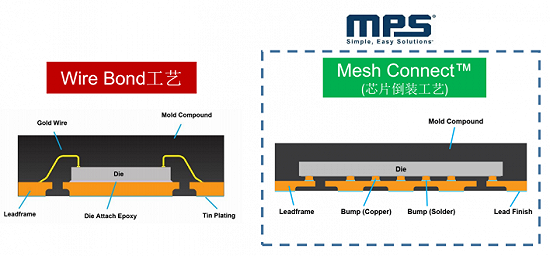

同樣在封裝上,MPS也采用了一些創新技術,比如Mesh Connect倒裝工藝,是業界較早采用該技術的電源芯片廠商。相比傳統引線方式具有更小的寄生參數,支持更高的開關相應速度,更好的散熱空間等優勢。

孫毅強調道,MPS十分看重電源模塊產品線:“我有很大的自由度,作為電源模塊產品經理,我經常跨產品線的去選擇芯片。我們只要找準了應用,實際上是可以用公司各部門的芯片來制作模塊,所以我們的模塊產品遍布汽車、工業、通信、醫療及車載等廣泛領域。”

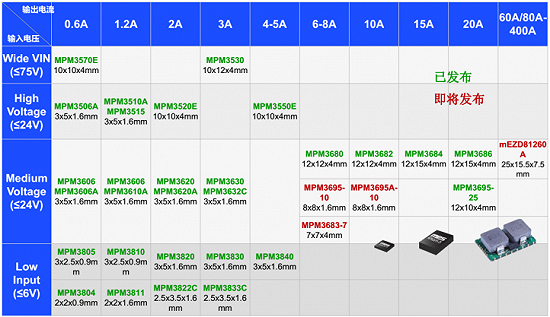

MPS擁有廣泛的電源模塊組合

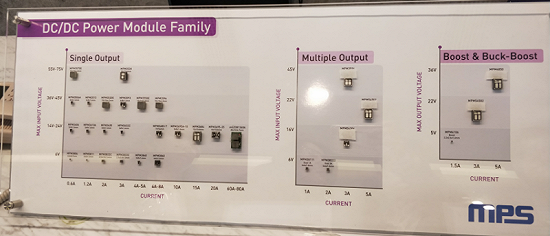

實照

[1] [2]
